V visokem svetu sodobne elektronike, od pametnega telefona v vašem žepu do strežnika, ki napaja vaše podjetje, je toplota tihi sovražnik. Zmanjšanje zmogljivosti, nestabilnost sistema in prezgodnja okvara so posledice neustreznega upravljanja toplote. Kako torej zagotoviti, da vaše občutljive komponente ostanejo hladne pod pritiskom? Odgovor se pogosto skriva v varljivo preprostem gradivu: vToplotno prevodna silikonska podloga.
Kot strokovnjak za toplotno upravljanje z več kot dvema desetletjema izkušenj sem iz prve roke videl, kako lahko pravilna uporaba tega materiala spremeni oblikovanje in dolgo življenjsko dobo izdelka. To ni samo komponenta; je vaša prva obrambna linija pred toplotno degradacijo.

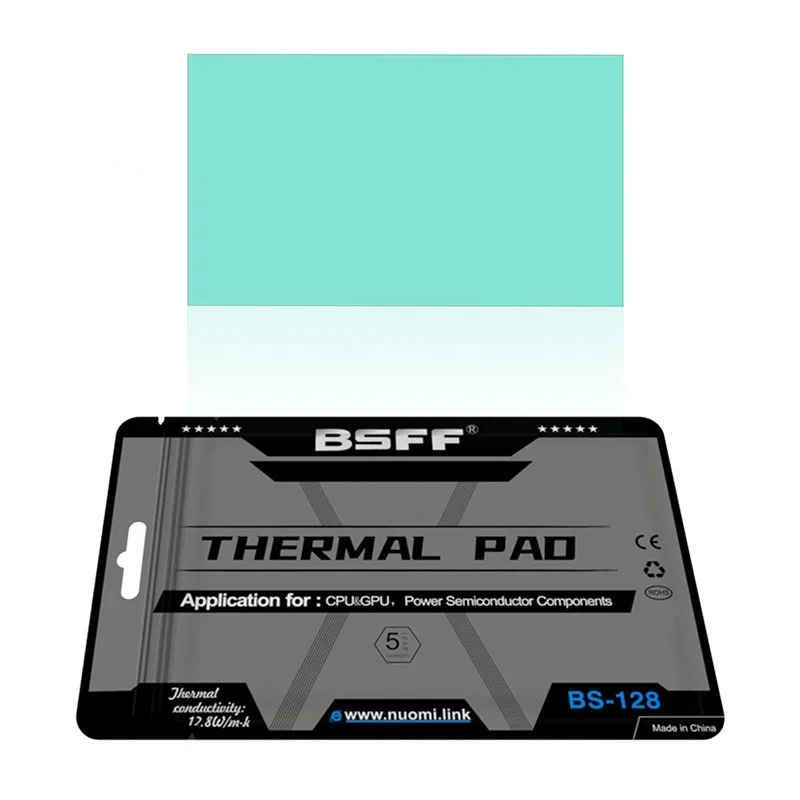

Toplotno prevodna silikonska podloga je mehak, skladen in zelo vsestranski material za toplotni vmesnik (TIM). Zasnovan je za premostitev mikroskopskih zračnih rež med komponento, ki proizvaja toploto (kot je CPE, GPE ali močnostni tranzistor) in hladilnim odvodom ali hladilno raztopino. Ker je zrak slab prevodnik toplote, te reže ustvarjajo znatno toplotno odpornost. Silikonska blazinica zapolni te praznine in učinkovito odvaja toploto stran od komponente ter tako zagotavlja optimalne delovne temperature in povečuje zanesljivost naprave.
Vrhunska zmogljivost zapolnjevanja vrzeli:Za razliko od termalnih past lahko blazinice zlahka zapolnijo velike in neenakomerne vrzeli ter tako kompenzirajo tolerančne razlike pri montaži.
Električna izolacija:Zagotavljajo odlično električno izolacijo, preprečujejo kratke stike, medtem ko upravljajo toploto - kritična dvojna funkcija.
Izjemna odpornost in možnost ponovne uporabe:Te blazinice ponujajo izjemno odpornost proti stiskanju, kar pomeni, da ohranijo svojo obliko in učinkovitost skozi čas, tudi po večkratnih termičnih ciklih. Mnoge je mogoče ponovno uporabiti med izdelavo prototipov ali popravili.
Enostavnost uporabe in predelave:So čiste in enostavne za nanašanje ter odpravljajo nered, povezan s tekočimi lepili ali termičnimi mastmi. To pospeši proizvodnjo in poenostavi vzdrževanje.
Vzdržljivost:Odporen na vremenske vplive, ozon in številne kemikalije, kar zagotavlja dolgoročno stabilnost in delovanje.
Izbira prave toplotno prevodne silikonske podloge je najpomembnejša. Tukaj so ključni parametri, ki jih morate upoštevati, predstavljeni z jasnostjo, ki jo zahteva profesionalec.
Seznam ključnih parametrov:
Toplotna prevodnost:Merjeno v W/m·K (vati na meter-Kelvin). To je najbolj kritična lastnost, ki kaže na sposobnost materiala, da prevaja toploto. Višje vrednosti so boljše za zahtevnejše aplikacije.
Trdota (ali mehkoba):Merjeno na lestvici Shore 00. Nižja vrednost pomeni mehkejšo blazinico, ki se lažje prilagodi površinskim nepravilnostim za boljši stik vmesnika.
Debelina:Razpoložljiv razpon debelin, ki je ključnega pomena za zapolnitev določene vrzeli v vašem sestavu.
Probojna napetost:Električna napetost, pri kateri material ne deluje kot izolator. Višja vrednost pomeni boljšo dielektrično trdnost.
Volumski upor:Merilo električne izolacijske sposobnosti materiala.
Delovno temperaturno območje:Razpon temperatur, v katerem bo blazinica delovala zanesljivo brez poslabšanja.
Da bi vam ponudili jasno in hitro primerjavo, je tukaj preprosta tabela, ki opisuje nekatere naše standardne stopnje izdelkov pri Nuomi Chemical:
| Razred izdelka | Toplotna prevodnost (W/m·K) | Trdota (Shore 00) | Razpon debeline (mm) | Osredotočenost na ključno aplikacijo |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0,5 - 5,0 | Visokozmogljivo računalništvo, GPU |
| NM-TG500 | 5.0 | 60 | 0,5 - 10,0 | Močnostna elektronika, LED razsvetljava |
| NM-TG800 | 8.0 | 70 | 0,5 - 3,0 | Strežniki, telekomunikacijska infrastruktura |
| NM-TG12 | 12.0 | 80 | 0,5 - 2,0 | Avtomobilski visokozmogljivi IGBT-ji |
Ta tabela je izhodišče. V podjetju Nuomi Chemical smo specializirani za razvoj formulacij po meri, ki ustrezajo najstrožjim in edinstvenim toplotnim izzivom.
V: Kako določim pravilno debelino za svoj nanos?
A:Pravilna debelina je določena z režo, ki jo morate zapolniti med virom toplote in odvodom toplote. Na splošno je priporočljivo izbrati debelino blazinice, ki je nekoliko večja (npr. 0,5 mm več) od izmerjene reže. To zagotavlja, da se blazinica, ko je sklop pritrjen, rahlo stisne in ustvari intimen stik na obeh površinah, ne da bi bila preveč stisnjena, kar bi lahko poškodovalo komponente ali zmanjšalo učinkovitost blazinice. Vedno upoštevajte proizvodna toleranca v svojem dizajnu.
V: Ali je mogoče toplotno prevodno silikonsko blazinico izrezati v obliko po meri?
A:Vsekakor. Ena od pomembnih prednosti toplotno prevodnih silikonskih blazinic je njihova enostavna prilagoditev. Natančno jih je mogoče izrezati v skoraj poljubno obliko ali velikost, da ustrezajo odtisu vaše komponente. To omogoča ciljno hlajenje in preprečuje previs materiala, ki bi lahko motil druge komponente. Za izdelavo prototipov jih je mogoče celo ročno čisto razrezati z ostrim rezilom ali skalpelom.
V: Kakšna je razlika med blazinico na osnovi silikona in grafitno ploščo?
A:Medtem ko se oba uporabljata za upravljanje toplote, imata različne značilnosti. Toplotno prevodne silikonske blazinice so običajno električno izolacijske, mehkejše in odlične za zapolnjevanje tridimenzionalnih vrzeli. Zagotavljajo toplotni prenos in mehansko blaženje. Po drugi strani so grafitne plošče pogosto zelo prevodne v ravninski smeri (os X-Y), vendar so lahko manj učinkovite zaradi svoje debeline (os Z). So tudi električno prevodni, kar je lahko pomanjkljivost pri aplikacijah, ki zahtevajo izolacijo. Izbira je v celoti odvisna od vaših specifičnih toplotnih, električnih in mehanskih zahtev.
Preprosto imeti visokokakovostno blazinico ni dovolj; pravilna uporaba je ključna.
Priprava površine:Prepričajte se, da so površine komponent in hladilnega telesa čiste, suhe in brez ostankov olja, prahu ali starih toplotnih materialov.
Previdno ravnanje:Odstranite zaščitne obloge (če obstajajo) in blazinico prijemajte za robove, da preprečite kontaminacijo.
Natančna postavitev:Blazinico previdno poravnajte nad komponento. Ko je nameščen, ga poskušajte ne premakniti, saj se lahko ujamejo zračni mehurčki.
Varna montaža:Hladilno telo enakomerno pritrdite z doslednim pritiskom v skladu s priporočeno stiskalno silo za blazinico. To zagotavlja enoten vmesnik in optimalen prenos toplote.
Že več kot dve desetletji je ekipa Nuomi Chemical (Shenzhen) Co., Ltd. v ospredju znanosti o materialih in razvija vrhunske toplotne rešitve za globalno stranko. Zavedamo se, da je vaš toplotni izziv edinstven. Zato ne prodajamo samo izdelkov; nudimo partnerstva.
Naše strokovno znanje in izkušnje nam omogočajo, da ponudimo ne le obsežno paleto standardnih toplotno prevodnih silikonskih blazinic, temveč tudi sodelovanje z vami pri formulacijah po meri. Ne glede na to, ali potrebujete posebno ravnovesje med mehkobo in prevodnostjo, edinstveno barvo ali izsekano obliko po meri, imamo tehnične zmogljivosti za to.
Ne dovolite, da bi toplotni izzivi omejili vašo inovativnost. Naj vam pomagamo zgraditi hladnejšo, zanesljivejšo in učinkovitejšo elektroniko.
Kontaktnas danes obNuomi Chemical (Shenzhen) Co., Ltd.da bi razpravljali o vaših projektnih zahtevah in zahtevali brezplačne vzorce. Ustvarimo vaš toplotni uspeh skupaj.
